SISTEMI INNOVATIVI DI TRATTAMENTO ARIA AMBIENTE
TECHNOLOGY
SPIR JET
HI-TECH
PRESENTAZIONE GENERALE
SINTRA PROPONE OGGI DUE DIFFERENTI TIPOLOGIE DI CANALI METALLICI PERFORATI:
I CANALI PERFORATI
I SISTEMI BREVETTATI (*)
PRODOTTO IN LIBERA CONCORRENZA
Con RISERVA DI PROPRIETA’ INTELLETTUALE
sulle soluzioni tecniche proposte da SINTRA
SPIROJET è un prodotto semplice e moderno, realizzato con la
TM
tecnologia VERDE SPIROPACK
che garantisce l'utilizzo
esclusivo di lamiere di altissima qualità, la massima precisione
d'esecuzione e la massima capacità produttiva.
La tecnologia MIX-IND è una tecnologia unica sul mercato
ed utilizza in modo molto particolare i canali perforati per
raggiungere delle performance energetiche e di comfort ben
oltre i limiti della tecnologia tradizionale di diffusione dell'aria.
Il suo costo unitario molto competitivo e le sue prestazioni molto
elevate fanno dei canali perforati SPIROJET uno dei migliori
prodotti per la diffusione dell'aria presenti oggi sul mercato.
Nonostante il suo maggior costo unitario rispetto ai normali
canali perforati di tipo SPIROJET, la tecnologia MIX-IND
risulta spesso la soluzione tecnica più economica, riducendo
il costo iniziale dell'intero impianto.
Questa innovativa tecnologia propone un metodo nuovo,
semplice ed efficace per progettare gli impianti, con un
servizio gratuito di:
v DIAGNOSI AMBIENTALE
v ORIENTAMENTO TECNICO
v PROGETTAZIONE ASSISTITA.
Questo importante supporto alla progettazione
consente inoltre di progettare facilmente gli:
IMPIANTI MULTIFUNZIONE
DI NUOVA GENERAZIONE
Note: (*)brevettate = Oggetto di brevetto, di domanda di brevetto (patent-pending) o know-how SINTRA
SINTRA s.r.l. Corso Europa,24-28010 Z.I. Fontaneto d'Agogna (NO) - Tel. +39.0322.863601 - Fax +39.0322.863688 ./ Cod.Fisc/P.Iva 01624740187 –Cap. soc.118.000 €
www.mix-ind.it
e-mail [email protected]
Bureau de liaisons France: 31-33, Rue des Clotais - 94360 Bry sur Marne - Tél. +33.01.55.12.18.96. Fax +33.01.48.85.67.23. - e-mail [email protected]
I CANALI PERFORATI
SPIR
I canali perforati SPIROJET sono dei DLD (Dispositivi Lineari di
Diffusione), definiti anche canali diffusori o forellinati o
microforati o, più semplicemente, perforati ad alta induzione.
La diffusione dell'aria attraverso le forature applicate sulla
parete del canale produce un'induzione molto elevata dell'aria
intorno al canale, capace di richiamare una quantità di aria
ambiente da 10 a 30 volte superiore alla quantità di aria
fuoriuscente dai fori, in funzione della velocità di uscita dai fori.
Aumentando la velocità di uscita dai fori è possibile aumentare
l'induzione anche oltre ai 50 vol/h, riducendo però la capacità di
lancio del canale diffusore.
Ogni metro lineare di canale perforato SPIROJET è calcolato
come un tradizionale Diffusore lineare ad alta induzione, dove
la foratura definisce il lancio e la velocità residua al suolo in
funzione dell'altezza di installazione, della portata d'aria e della
pressione statica disponibile.
Il calcolo delle forature dei canali perforati SPIROJET viene
eseguito con un modello matematico CFD (Computational Fluid
Dynamic) tra i più evoluti del mercato, ulteriormente potenziato
con le particolari esperienze acquisite con la trentennale
®
esperienza MIX-IND .
JET
I canali perforati SPIROJET trovano il loro massimo
rendimento nelle seguenti condizioni di esercizio:
•
•
•
•
•
Altezza massima di installazione
consigliata (riscaldamento)
Lancio massimo consigliato
Velocità massima nel canale
ΔT massimo (riscaldamento)
Temperatura minima di immissione
5 m
7 m
5 m/sec
10 °C
12 °C
I vantaggi dei canali perforati rispetto ai tradizionali sistemi di
diffusione dell'aria con bocchette o diffusori sono i seguenti :
•
•
•
•
•
Costo molto competitivo
Gradevole aspetto estetico
Nessuna necessità di isolamento termico
Elevata qualità di diffusione dell'aria, grazie all'elevata
capacità di induzione
TM
E grazie alla tecnologia VERDE SPIROPACK :
o Facilità di montaggio in cantiere
o Riduzione dei costi di montaggio
o Riduzione dei costi di trasporto
Esempio di CFD,
SINTRA s.r.l. Corso Europa,24-28010 Z.I. Fontaneto d'Agogna (NO) - Tel. +39.0322.863601 - Fax +39.0322.863688 ./ Cod.Fisc/P.Iva 01624740187 –Cap. soc.118.000 €
www.mix-ind.it
e-mail [email protected]
Bureau de liaisons France: 31-33, Rue des Clotais - 94360 Bry sur Marne - Tél. +33.01.55.12.18.96. Fax +33.01.48.85.67.23. - e-mail [email protected]
I SISTEMI BREVETTATI (*)
®
I canali perforati con tecnologia MIX-IND
®
sono dei DLP (Dispositivi Lineari a Pulsione)
®
ovvero sono dei canali PULSORI , capaci di
creare lungo il loro asse un ”campo di
pressione” in grado di mettere in moto
controllato la totalità della massa d’aria
ambiente, con prestazioni “uniche”.
La tecnica di progettazione per gli impianti
®
MIX-IND a PULSIONE dell’aria ambiente è
unica nel suo genere in quanto beneficia di
un'esperienza molto particolare di oltre 30
anni di progettazione di impianti a pulsione, di
cui 15 anni dedicati alla ricerca.
®
Ad oggi, oltre 10.000 impianti MIX-IND sono
stati progettati e realizzati seguendo dei
criteri di progettazione molto diversi e spesso
in contraddizione con quelli “tradizionali” della
DIFFUSIONE dell’aria di mandata.
Per la corretta progettazione di un impianto a
PULSIONE è quindi indispensabile ricorrere
al servizio gratuito di ORIENTAMENTO
TECNICO e di PROGETTAZIONE ASSISTITA offerto gratuitamente da SINTRA.
IL NOSTRO PARTICOLARE PERCORSO
®
I sistemi brevettati MIX-IND , rispetto ai sistemi
tradizionali di diffusione dell'aria che utilizzano dei
canali perforati tipo SPIROJET o similari, offrono i
seguenti principali vantaggi:
•
•
•
•
Esempio
di impianto
di DIFFUSIONE aria
con canali perforati tipo DLD
•
•
•
•
•
Esempio
di impianto a
PULSIONE semplice
®
®
con PULSORI MIX-IND
•
Massimo livello di comfort, con estrema
omogeneità delle temperature
Controllo delle velocità residue nella zona
di occupazione
Destratificazione totale, con riduzione dei
consumi energetici sino al 40%
Recupero totale del calore endogeno
prodotto in ambiente, con risparmi
energetici anche superiori al 50%
Applicabile sia in fabbricati di bassa altezza
che di grande altezza, senza perdita di
prestazioni
Facilità di superare grandi ostacoli in
ambiente
Possibilità di immettere in ambiente dell’aria
anche molto fredda senza problemi di
comfort o di condensa
Nessuna necessità di canali di ripresa,
quindi meno costi, meno ingombri, meno
spese di pulizia manutentiva e meno
perdite di carico per i ventilatori, con
risparmi energetici fino al 10% sul consumo
elettrico dei ventilatori
Possibilità di grandi lanci, quindi minor
quantità di canali installati, minor costo
dell’impianto di distribuzione dell’aria, minor
peso sulle strutture e meno ingombri in
ambiente
Minor costo totale dell’installazione, in
particolare per i fabbricati di medio e di
grande volume.
Note: (*)brevettate = Oggetto di brevetto, di domanda di brevetto (patent-pending) o know-how SINTRA
SINTRA s.r.l. Corso Europa,24-28010 Z.I. Fontaneto d'Agogna (NO) - Tel. +39.0322.863601 - Fax +39.0322.863688 ./ Cod.Fisc/P.Iva 01624740187 –Cap. soc.118.000 €
www.mix-ind.it
e-mail [email protected]
Bureau de liaisons France: 31-33, Rue des Clotais - 94360 Bry sur Marne - Tél. +33.01.55.12.18.96. Fax +33.01.48.85.67.23. - e-mail [email protected]
GLI IMPIANTI DI
NUOVA GENERAZIONE
®
Gli impianti di NUOVA GENERAZIONE sono degli impianti MIX-IND che
utilizzano le tecnologie QPE (QUALITY PERFORMANCE EFFICIENCY)
brevettate(*), con prestazioni di altissimo livello tecnico.
®
Per ogni singolo progetto, ai diversi PULSORI vengono affidate diverse
funzioni, in base al tipo di applicazione, al tipo di attività svolta nel locale
ed alle esigenze specifiche di utilizzo del locale.
Il funzionamento dell’impianto viene quindi personalizzato in funzione
delle esigenze del Cliente previo una “diagnosi ambientale”.
®
Gli impianti di NUOVA GENERAZIONE, rispetto agli impianti MIX-IND
definiti a PULSIONE semplice, offrono i seguenti principali vantaggi
supplementari:
•
•
•
•
•
•
•
•
•
•
•
•
REGOLAZIONE
PER IMPIANTI QPE
Impianti a portata variabile estrema, con particolare regolazione
tramite PLC, la cui logica di funzionamento, personalizzata per
ogni impianto, viene fornita da SINTRA in fase esecutiva.
Risparmi fino all’80% sul consumo elettrico dei ventilatori.
Risparmio sui costi di sostituzione dei filtri fino all’80%.
Minor usura delle UTA, quindi maggior longevità degli impianti.
Possibilità di variare semplicemente ed in ogni momento il livello di
comfort, variando a piacere le velocità residue dell’aria nella zona
di occupazione.
Accelerazione massima dei tempi di messa a regime, con
possibilità di eliminare totalmente l'attenuazione notturna.
Possibilità di riqualificazione energetica TOTALE di impianti
esistenti obsoleti, con risparmi energetici spesso superiori al 50%.
Possibilità di free-cooling invernale estremo, per tutte le
applicazioni con forte produzione di calore endogeno.
Possibilità di superpressurizzazione gratuita, per i fabbricati di
grande volume con forte produzione di calore endogeno
Massima sicurezza di esercizio in caso di guasto di una delle UTA.
Massima personalizzazione dell’utilizzo.
Massima capacità del sistema di adattarsi ad eventuali future
evoluzioni dell'ambiente e del suo utilizzo.
ESEMPIO
Note: (*)brevettate = Oggetto di brevetto, di domanda di brevetto (patent-pending) o know-how SINTRA.
SINTRA s.r.l. Corso Europa,24-28010 Z.I. Fontaneto d'Agogna (NO) - Tel. +39.0322.863601 - Fax +39.0322.863688 ./ Cod.Fisc/P.Iva 01624740187 –Cap. soc.118.000 €
www.mix-ind.it
e-mail [email protected]
Bureau de liaisons France: 31-33, Rue des Clotais - 94360 Bry sur Marne - Tél. +33.01.55.12.18.96. Fax +33.01.48.85.67.23. - e-mail [email protected]
DIFFERENZE DI COSTO TRA
SPIR JET
E
Il costo al metro lineare di un canale perforato
SPIROJET o similare rispetto al costo di un
®
®
PULSORE MIX-IND , può essere anche della
metà, in funzione del materiale, del diametro e
del numero tecnologie brevettate che sono state
applicate nel progetto.
La differenza di costo è giustificata dal fatto che
ai canali SPIROJET vengono imputati i soli costi
®
®
di produzione, mentre ai PULSORI MIX-IND
vengono anche imputati i costi dei brevetti, della
ricerca e del Servizio Ingegneria di SINTRA.
Nella maggior parte dei casi, questa differenza di
costo unitario è più che compensata da un minor
costo totale dell'intero impianto, in particolare per
gli impianti di grande volume.
L'ORIENTAMENTO TECNICO
®
Per ogni impianto MIX-IND , l’ORIENTAMENTO TECNICO è la fase preliminare della PROGETTAZIONE ASSISTITA, che permette a
SINTRA di acquisire tutte le informazioni necessarie a valutare correttamente le esigenze specifiche dell'impianto.
Per realizzare un ORIENTAMENTO TECNICO, SINTRA esegue prima una DIAGNOSI AMBIENTALE sulla base dei dati raccolti con il
modulo di RICHIESTA DI PROGETTAZIONE ASSISTITA ed elabora poi un'analisi preliminare delle soluzioni tecniche proponibili.
SINTRA organizza poi una “riunione telefonica” con il Richiedente al fine di identificare le soluzioni tecniche possibili.
Lo scopo è di consentire al Richiedente di scegliere in piena cognizione di causa quali soluzioni tecniche meglio corrispondono alle proprie
esigenze sia tecniche che economiche.
Le soluzioni tecniche definite in accordo col Richiedente vengono poi elaborate da SINTRA nella fase di PROGETTAZIONE ASSISTITA.

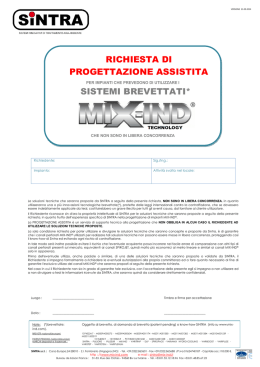

LA PROGETTAZIONE ASSISTITA
La PROGETTAZIONE ASSISTITA è il servizio di consulenza tecnica, necessario per la corretta progettazione di un impianto che utilizza i
®
SISTEMI BREVETTATI(*) MIX-IND e consiste nell’elaborare in maniera approfondita la o le soluzioni tecniche individuate in fase di
ORIENTAMENTO TECNICO.
In questa fase vengono definiti sia dei coefficienti di rischio per ogni singolo PULSORE, sia un indice di performance per ogni soluzione
tecnica proposta, in modo tale da permettere al Richiedente di apprezzare al suo giusto valore un'eventuale condizione di compromesso.
LA RISERVA DI PROPRIETÀ INTELLETTUALE
®
®
Considerata la facilità nel confondere dei PULSORI MIX-IND , unici nel loro genere, con i tradizionali canali perforati, apparentemente
simili e che il mercato può offrire ad un prezzo ovviamente inferiore (simile a quello dei canali SPIROJET), SINTRA si avvale di una
RISERVA DI PROPRIETA’ INTELLETTUALE su tutte le soluzioni tecniche proposte, al fine di proteggere la scelta tecnica del Richiedente.
Lo scopo principale è quello di evitare che chi deve poi acquistare i canali perforati, possa incorrere nel facile errore di confondere le due
tecnologie, lasciandosi attrarre unicamente dalle ovvie differenze di prezzo, senza considerare le reali differenze tecniche.
SINTRA non obbliga in alcun modo il Cliente all’utilizzo di una delle soluzioni tecniche direttamente o indirettamente proposte.
Solo in caso di utilizzo di una soluzione tecnica, anche parziale o similare, proposta o validata da SINTRA, il Richiedente si deve
impegnare a rispettare ed a far rispettare l'impegno ad utilizzare esclusivamente il materiale proposto da SINTRA per il progetto specifico.
Note: (*)brevettate = Oggetto di brevetto, di domanda di brevetto (patent-pending) o know-how SINTRA.
SINTRA s.r.l. Corso Europa,24-28010 Z.I. Fontaneto d'Agogna (NO) - Tel. +39.0322.863601 - Fax +39.0322.863688 ./ Cod.Fisc/P.Iva 01624740187 –Cap. soc.118.000 €
www.mix-ind.it
e-mail [email protected]
Bureau de liaisons France: 31-33, Rue des Clotais - 94360 Bry sur Marne - Tél. +33.01.55.12.18.96. Fax +33.01.48.85.67.23. - e-mail [email protected]
