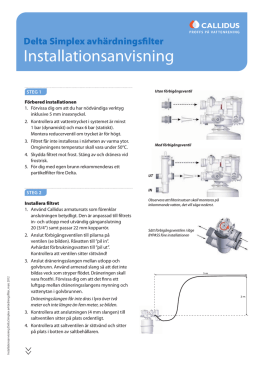

Transcript Installationsanvisning Delta Simplex

Installationsanvisning
Utan förbigångsventil
STEG 1
Förbered installationen
1. Förvissa dig om att du har nödvändiga verktyg
inklusive 5 mm insexnyckel.
2. Kontrollera att vattentrycket i systemet är minst
1 bar (dynamiskt) och max 6 bar (statiskt).
Montera reducerventil om trycket är för högt.
3. Filtret får inte installeras i närheten av varma ytor.
Omgivningens temperatur skall vara under 50°C.
Med förbigångsventil
4.
frostrisk.
5. Vi rekommenderar
och då i direkt anslutning till denna.
STEG 2
1. Använd Callidus armatursats som förenklar
in- och utlopp med utvändig gänganslutning
20 (3/4”) samt passar 22 mm kopparrör.
UT
IN
Observera att
skall monteras på
inkommande vatten, det vill säga nederst.
Sätt förbigångsventilen i läge
BYPASS före installationen
2. Anslut förbigångsventilen till pilarna på
ventilen (se bilden). Råvatten till ”pil in”.
Avhärdat förbrukningsvatten till ”pil ut”.
Kontrollera att ventilen sitter rättvänd (Bypass vred upp!)
3. Anslut dräneringsslangen mellan utlopp och
golvbrunn. Använd armerad slang så att det inte
luftgap mellan dräneringsslangens mynning och
vattenytan i golvbrunnen.
Delta Simplex 20140512
Dräneringsslangen får inte dras i lyra över två
meter och inte längre än fem meter, se bilden.
3. Kontrollera att anslutningen (4 mm slangen) till
saltventilen sitter på plats ordentligt.
4. Kontrollera att saltventilen är rättvänd och sitter
på plats i botten av saltbehållaren.
Hårdhetsreglering
STEG 3
Inblandningsreglering
Hårdhetsreglering
Mät det inkommande vattnets hårdhet. Använd vid
behov tabellen på sista sidan för omvandling av
tyska grader (°dH) till mg/l CaCO3 som används i
Delta Filter. Ställ in hårdhetsvärdet med den
medföljande insexnyckeln.
Saltventil
anslutning
Råvatteninblandning
Om man inte vill ha totalavhärdat vatten kan
inblandningen av råvatten ställas in här. Prova
fram till lämplig hårdhet på utgående vatten,
normalt är 4–5 °dH önskvärt.
Salt
Hårdhetsreglering
Råvatteninblandning
Vattennivå
10 cm
STEG 4
1. Låt förbigångsventilen stå i läge BYPASS och
spola ordentligt några minuter för att undvika
att föroreningar kommer in i ventilhuvudet.
Förbigångsventil
Häll 10 cm vatten i saltbehållaren och fyll sedan
upp med salttabletter.
Vrid sakta förbigångsventilen från BYPASS
till SERVICE.
2. Starta regenerering manuellt. Använd insexnyckeln och vrid programskivan PRG moturs
tills pilen pekar mot REGENERERATION.
(återfyllning). För att vara säker på att regenereringsfasen inletts skall det rinna sakta i spolavloppet. Låt regenereringen pågå tills den stoppar av sig själv, det tar ca 15 minuter. Öppna en
så att det kommer behandlat vatten
i ledningen.
3. Mät hårdheten vid behov.
PRG
STEG 5
Slutför installationen
Borra ett hål, diameter 21 mm, i sidan av skyddskåpan
för dräneringsslag.
Placera hålet beroende på var a
från överkant (se bild till höger).
Anslut slang till vinkel och vidare till avlopp.
OBS! Rengör behållare från eventuella spill från borrningen.
Flottörventil
Öppna luckan märkt med 1 (se bild till höger).
på bilden.
Omvandlingstabell
1 tysk hårdhetsgrad (°dH )=17,8571 ppm CaCO3
1 ppm CaCO3= 0,056 °dH
°dH – CaCO3
°dH
CaCO3
°dH
CaCO3
°dH
CaCO3
°dH
CaCO3
°dH
CaCO3
1
18
13
232
25
446
37
661
49
875
2
36
14
250
26
464
38
679
50
893
3
54
15
268
27
482
39
696
51
911
4
71
16
286
28
500
40
714
52
929
5
89
17
304
29
518
41
732
53
946
6
107
18
321
30
536
42
750
54
964
7
125
19
339
31
554
43
768
55
982
8
143
20
375
32
571
44
786
56
1000
9
161
21
375
33
589
45
804
57
1018
10
179
22
393
34
607
46
821
58
1036
11
196
23
411
35
625
47
839
59
1054
12
214
24
429
36
643
48
857
60
1071
Har du frågor eller vill boka service,
kontakta Callidus Service på
0771-997720 eller [email protected]
Delta Simplex
7
9
11
1
2
6
8
3
5
10
12
4
1. Förbigång
7. Vatten ut
2. Ventilhus
8. Inblandning inställning
3. Tank
9. Hårdhet inställning
4. Saltförråd
10. Till saltventilen
5. Saltventil
11. Anslutning in/ut
6. Vatten in
12. Till avlopp
